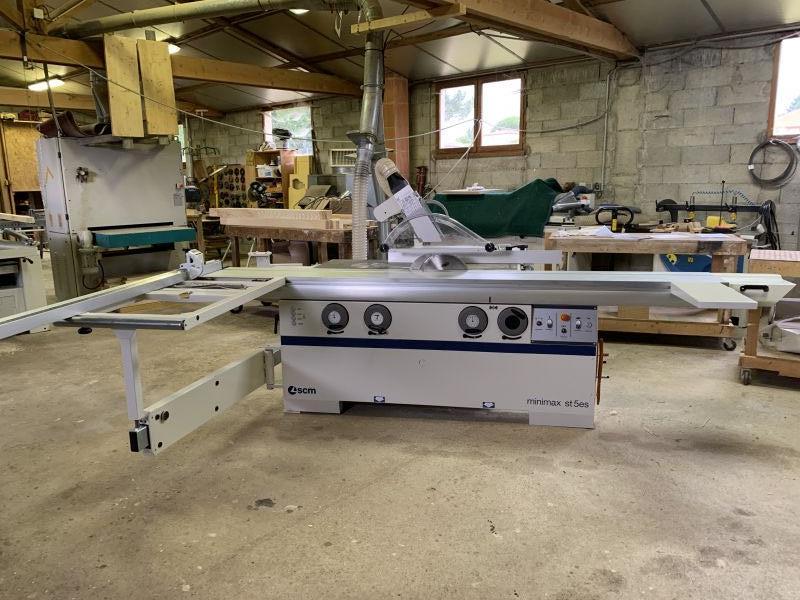

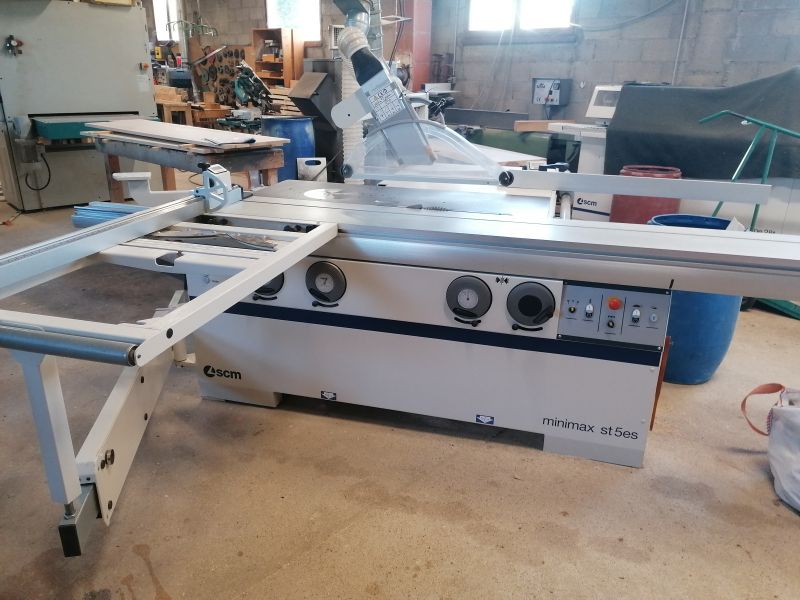

Combiné Toupie - Scie - Tenonneuse Minimax ST 5es version CE
N° de matricule KK00011282 mise en service juillet 2020.
Scie-toupie avec dispositifs conformes aux normes européennes et complète de:
- moteurs auto-freinants
- protection lames suspendue
- guide pour usinages de façonnage
- boutons de marche-arrêt pour moteur scie et toupie de la position opérateur
Scie circulaire :
- dimensions de la table scie-toupie en fonte 1380 x 465 mm
- inclinaison lames 90° ÷ 45° - diamètre maxi lame scie avec inciseur monté 350 mm
- sortie de lame maxi à 90°/45° 117/84 mm
- diamètre lame inciseur 120 mm
- capacité à équarrir maxi.(standard) 2250 mm
- largeur de coupe au guide parallèle (standard) 900 mm
Toupie:
- longueur maxi utile arbre toupie 125 mm
- vitesses de rotation arbre toupie (à 50 Hz) [t/min] 3500/6000/8000/10.000
- diamètre maxi de l’outil à profiler 240 mm
- diamètre maxi de l’outil en dessous de la table à 90° 240 mm
- Arbre de toupie Ø 50mm
Autres caractéristiques techniques:
- moteurs triphasés 5kW (6,6CV) 50Hz - moteurs triphasés (inciseur) S1 0,55kW 0,75CV 50Hz
- diamètre hottes d’aspiration 120 mm
Groupe scie en fonte, avec soulèvement par guide à queue d 'aronde et inclinable sur 2 secteurs latéraux à haute rigidité, complet d'inciseur avec moteur indépendant et mise au point par l 'extérieur de la machine.
Chariot coulissant en aluminium anodisé (dimensions 360 x 2250 m m) avec système de coulissement sur guides en acier trempé de h aute précision, fixés par rivetage.
Châssis à équarrir (dimensions 1200 x 650 mm)
équipé de:
- guide télescopique avec 2 butées réversibles et é chelle métrique vers l 'opérateur
- presseur excentrique
- support pivotant télescopique
- rouleau fou pour faciliter le chargement/déchargement du panneau

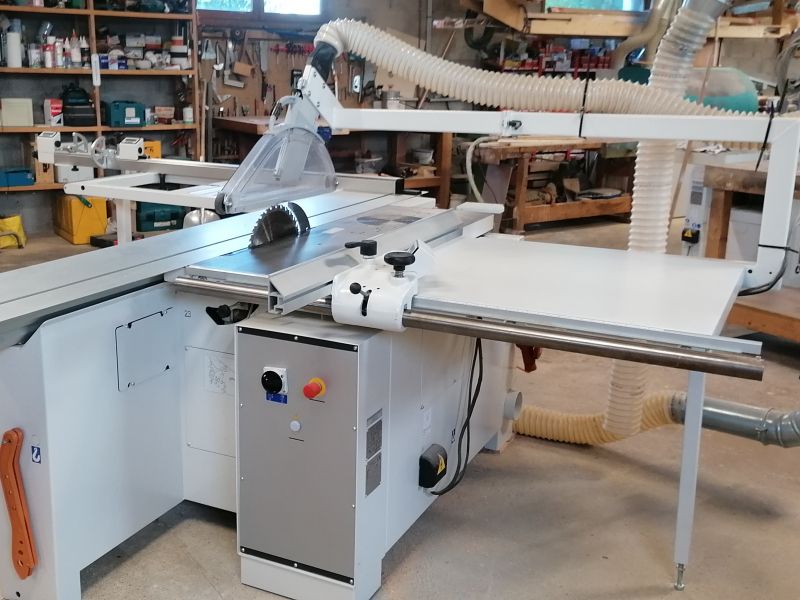

Guide scie pour la coupe parallèle
équipée de:
- support "haute rigidité" en fonte
- réglage micrométrique et blocage à presseur excentrique
- barre de glissement à section ronde, diamètre 45 mm, en acier rectifié
Inversion de rotation à la toupie
Visualisation vitesse toupie par LED lumineux
Guide toupie réglable, avec mémoires pour un repositionnement facile et indicateurs numériques pour réglages micrometriques
Volants de réglage des groupes placés sur le devant de la machine

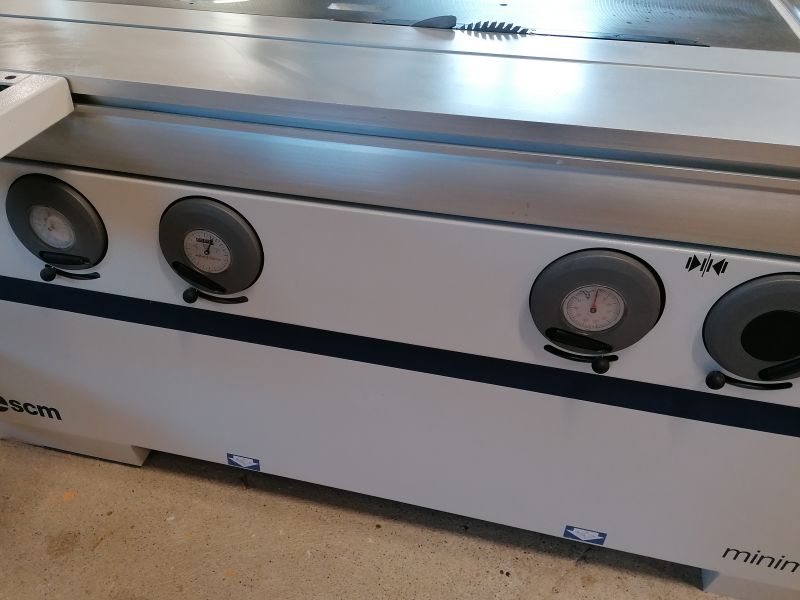

Visualisateurs numériques de l'inclinaison des lames, de la h auteur de la table rabot, de la position du arbre toupie (1/10 mm)
- Version avec course maxi d'équarrissage 3200 mm.
- Table supplémentaire sur le chariot coulissant pour le support des panneaux avec grandes dimensions.
- Largeur de coupe pour guide parallèle 1270 mm

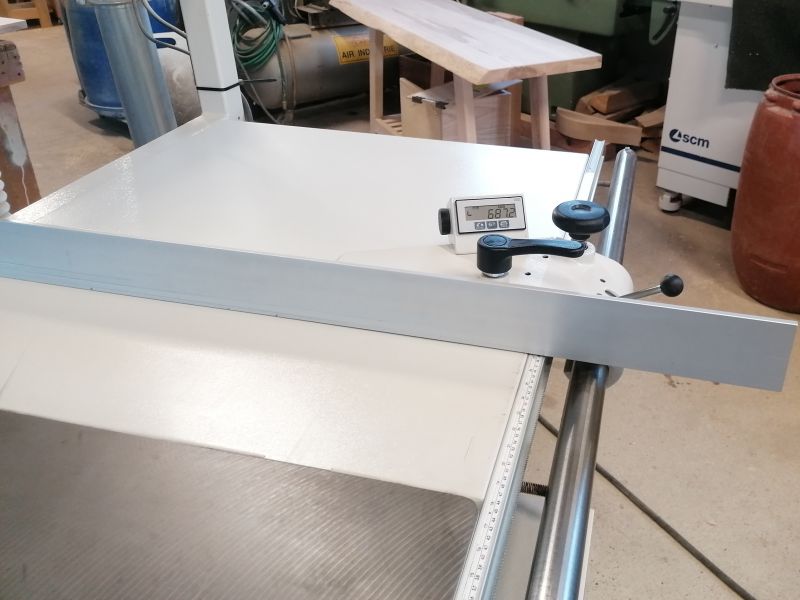

- Visualiseur digital pour la lecture de la cote sur guide parallèle

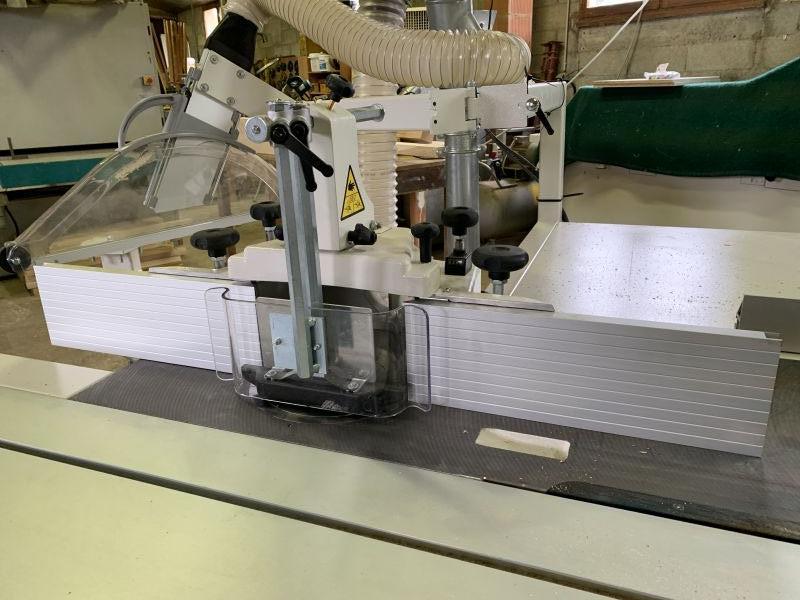

- Tables en aluminium anodisé pour guide toupie

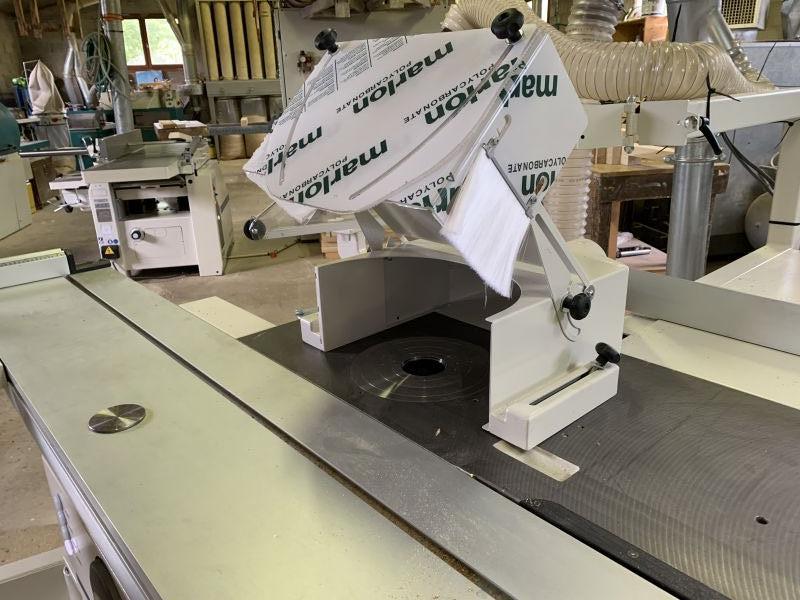

- Table et protection à tenonner Ø maxi outil 320 mm
- Toupie inclinable 90° ÷ 45° équipée de volant fixe avec indicateur numerique gravitationnel de l'inclinaison arbre toupie

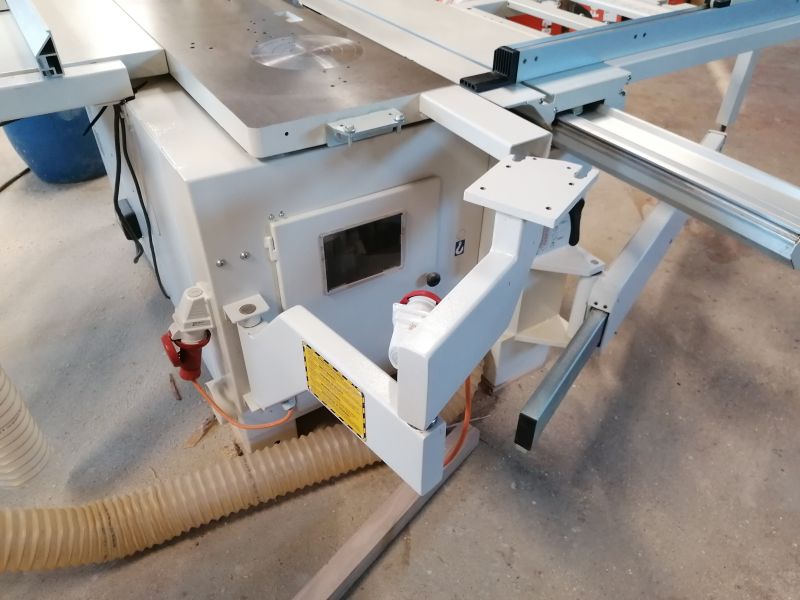

- Prédisposition électrique et support amovible pour l'entraîneur

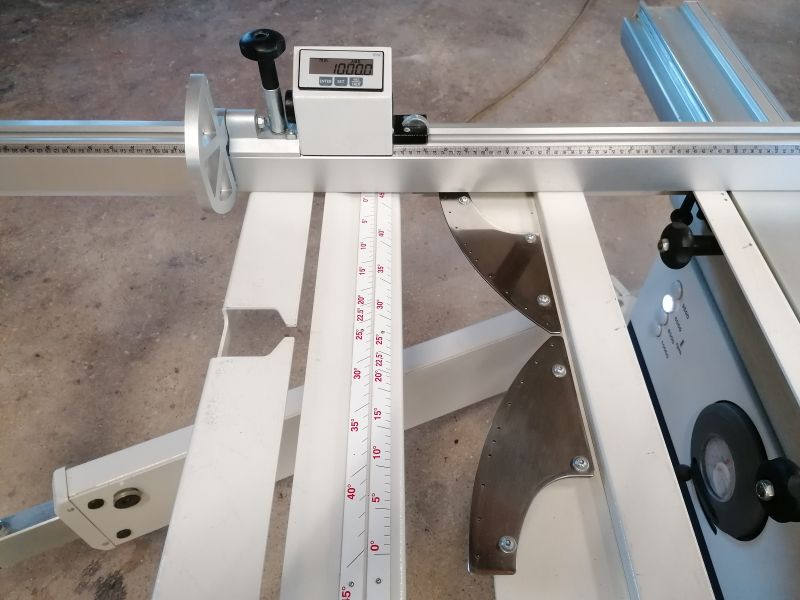

- Dispositif pour coupes angulaires prédéfinis positionné directement sur le châssis à équarrir
- Guide d'équarrissage avec 2 lecteurs à cristaux liquides pour le positionnement des butées. Chaque butée, avec le réglage micrométrique adapté, est equipée de lecteur numérique électronique indépendant avec système de détection sur bande magnétique et visualisation par affichage à cristaux liquides.
Prix à neuf en 2021 = 15 480 € HT
Prix : 11 600 € HT
